Bộ điều khiển LED

Bộ điều khiển LED dây RGB + White cho phép bạn kết nối LED dây thông minh RGB và cả đèn white vào hệ sinh thái Nhà thông minh Lumi. Giải pháp giúp bạn tận hưởng không gian đa sắc màu, có thể là cho kinh doanh, cho gia đình, hay một sản phẩm sáng tạo nào đó của riêng bạn
Tính năng chính của sản phẩm
Kết nối không dây: ZigBee
Điều khiển từ xa thông qua Internet (Sử dụng App Lumi Life).
Điều khiển thông qua mạng LAN trong nhà (Sử dụng App Lumi Life).
Thay đổi độ sáng (Dimming) cho đèn Led dây RGB: 0% -> 100%.
Điều khiển theo nhóm, Rule, Cảnh, Lịch (Tùy biến theo nhu cầu người sử dụng).
Có thể điều khiển thiết bị bằng giọng nói thông qua việc tích hợp Google Assistant, Alexa.
Bảo hành 24 tháng

GỌI NGAY 0906.654.880 hoặc 0974.519.536

ĐỂ ĐƯỢC “KHẢO SÁT – TƯ VẤN – THIẾT KẾ LẮP ĐẶT” MIỄN PHÍ 24/7

Module RGB của Lumi điều khiển 4 dải màu đèn Led. Ngoài các kênh RGB đã có, thiết bị cũng hỗ trợ thêm kênh ánh sáng trắng, cho phép bổ sung thêm màu sắc.

Thông số kỹ thuật

                                                                                         Kích thước bộ điều khiển led RGB

Lắp đặt thiết bị
Người dùng đấu nối dây cho thiết bị theo sơ đồ:

Sơ đồ đấu nối bộ điều khiển led RGB
Chân (+): đấu dây dương của nguồn một chiều (12 – 24V DC).
Chân (-): đấu dây âm của nguồn một chiều.
Chân R: đấu dây màu đỏ của dây led.
Chân G: đấu dây màu xanh lá của dây led.
Chân B: đấu dây màu xanh dương của dây led.
Chân W: đấu dây màu trắng của dây led hỗ trợ dải ánh sáng trắng.
Chân I1: Chân input thay đổi 6 chế độ sáng.
Chân I2: Chân input thay đổi 7 màu sáng cơ bản.
Lưu ý:
Thiết bị sử nguồn cấp 12 – 24V DC, người dùng lưu ý tránh gây cháy nổ, hư hỏng sản phẩm.

Sử dụng thiết bị
Kiểm tra hoạt động các màu led của thiết bị
Người dùng chập nhả Chân (-) với Chân I2 của bộ điều khiển RGBW 7 màu lần lượt hiển thị, tắt led chập nhả Chân (-) với Chân I2 lần nữa.
Hoặc ấn nút config 1 lần (led chỉ thị nháy xanh) led sáng 1 màu, nhấn nút congfig lần nữa led tắt, tương tự như vậy thực hiện ấn nút config để kiểm tra các màu còn lại.

                                                            Thay đổi thời gian chuyển màu
Người dùng có thể chuyển chế độ thời gian đổi màu Led từ từ hoặc ngay lập tức bằng cách ấn nút Config nhanh 3 lần, led chỉ thị nháy xanh 2 lần.

Kích hoạt các chế độ sáng
Có 6 chế độ cảnh có sẵn là: Rainbow, Storm, Fire, Aurora, Party, Warning.
Người dùng chập nhả Chân (-) với Chân I1 để kích hoạt chế độ cảnh.
Mỗi lần chạm, thiết bị chạy 1 chế độ có sẵn, cuối cùng về trạng thái không chế độ

Cài đặt thiết bị trên ứng dụng
Cho thiết bị gia nhập mạng
Để cài đặt sử dụng thiết bị trên app Lumi Life người dùng cần có bộ điều khiển trung tâm HC (home controller) và đã tạo nhà trên hệ thống.
Thiết bị được cấp nguồn, led chỉ thị sáng màu đỏ nếu chưa gia nhập mạng, led chỉ thị sáng xanh nếu đã gia nhập mạng.
Bước 1:
Người dùng đăng nhập app Lumi Life => chọn cài đặt => chọn cài đặt thiết bị => chọn HC => Zigbee => Cho thiết bị gia nhập mạng.
Bước 2:
Gia nhập mạng RGB.
Sử dụng vật nhỏ, cứng, cách điện ấn giữ nút Config trong 1s, led chỉ thị nháy đèn xanh nhanh 2 lần thì thả tay ra.

Quan sát, led chỉ thị nháy đỏ liên tục trong quá trình tìm mạng nếu thiết bị gia nhập mạng thành công led chỉ thị nháy hồng 3 lần liên tiếp, chu kỳ 1s/1 lần.
Trường hợp thiết bị đã được gia nhập vào một HC khác, người dùng thực hiện reset thiết bị trước khi thao tác cho gia nhập mạng.
Lưu ý:

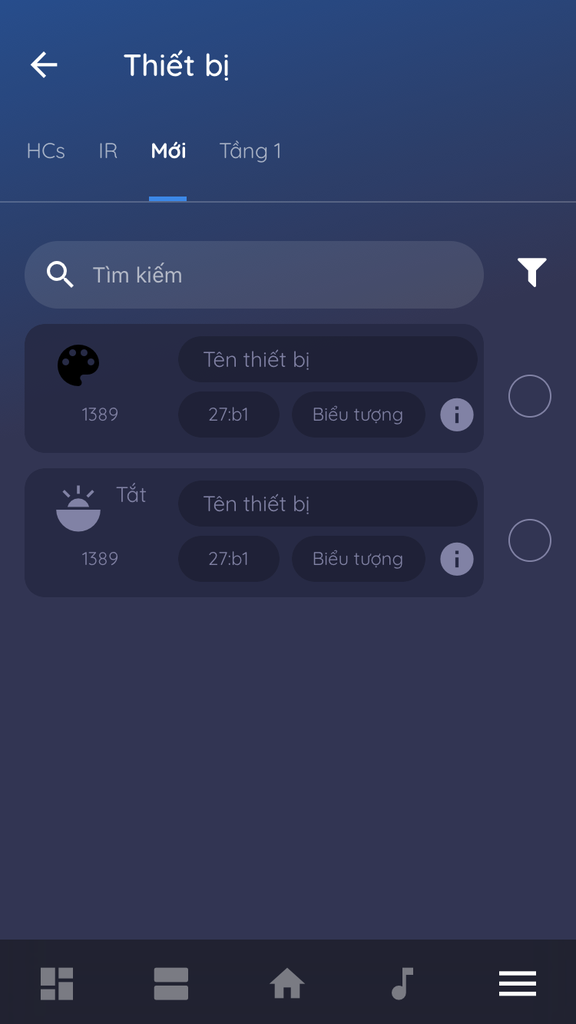

Khi gia nhập mạng, thiết bị RGBW sẽ có 2 enpoint: RGB, Dimer. Enpoint dimer hiện tại chưa được hỗ trợ trên ứng dụng Lumi Life.

                                              Điều khiển thiết bị trên ứng dụng Lumi Life
Sau khi công tắc gia nhập mạng người dùng đặt tên thiết bị và cho vào phòng trong nhà để điều khiển bằng app Lumi Life trên điện thoại.
Người dùng đăng nhập vào ứng dụng Lumi Life, quan sát icon của thiết bị để biết trạng thái hoạt động:

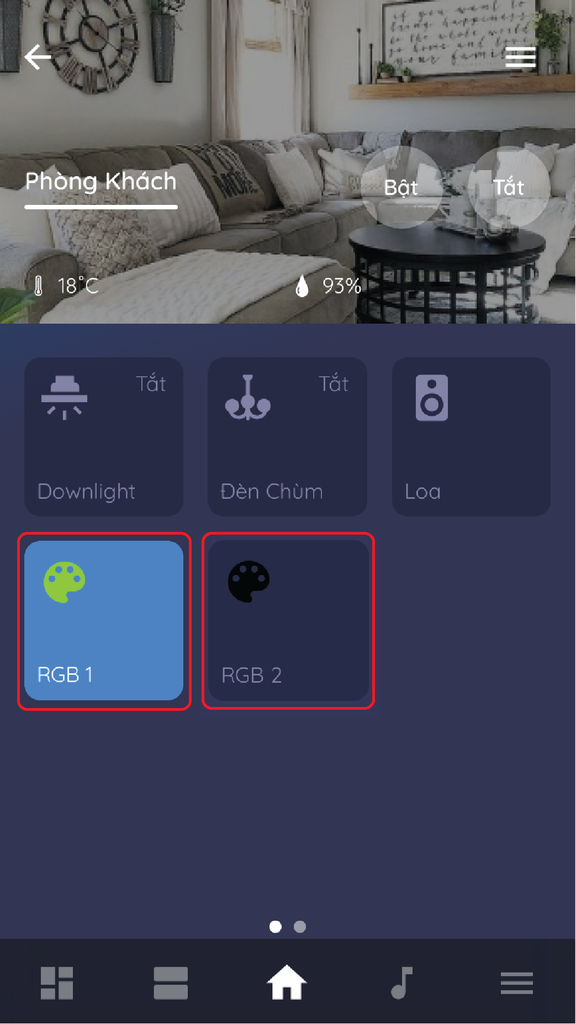

                                                                      Giao diện thiết bị trong phòng
Icon sáng:
- thiết bị đang bật.
Icon tối:
- thiết bị đang tắt.
Người dùng chạm vào icon thiết bị để điều khiển màu, chọn các chế độ sáng theo ý muốn.

                                                                                             Điều khiển thiết bị
Ngoài ra người dùng có thể cài đặt thiết bị với các chức năng nâng cao như cài đặt rule, cài đặt cảnh, cài đặt lịch.
Reset thiết bị
Người dùng sử dụng vật nhỏ cứng, cách điện ấn giữ nút Config trong 5s, khi đèn chỉ thị nháy hồng 3 lần với chu kì 1s/ 1 lần thì thả tay.

Reset thiết bị
Reset thành công, thiết bị rời khỏi mạng quay lại trạng thái Led sang đỏ ban đầu.
